BLK - GLD热流贴纸系列Black and gold 贴纸分别测量对流和辐射热通量
一、介绍
热流测量是深入了解热能相关过程的有力工具。热通量由传导、对流和辐射通量组成。测量热通量时，用户可能希
望只测量辐射热通量或对流热通量。这一点现在可以通过BLK-GLD贴纸系列来实现，该系列贴纸与我们市场中流行的热通量传感器配合使用。BLK黑色贴纸将吸收对流
+辐射热通量，而GLD金色贴纸反射辐射热通量，并且仅
对对流热通量敏感。结合BLK和GLD，应用于两个独立的热通量传感器，将得到辐射热通量：
Φ辐射 + Φ对流 = ΦBLK
Φ对流 = ΦGLD
Φ辐射= ΦBLK − ΦGLD

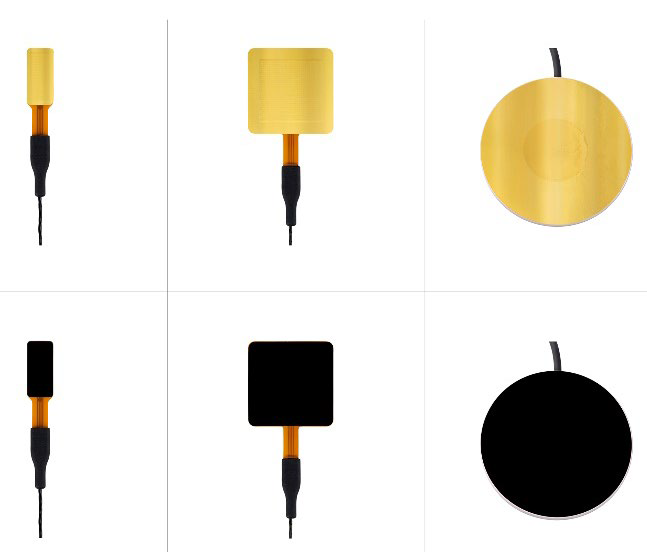

图1 BLK-GLD标签具有辐射吸收(黑色)和反射(金色)
涂层，可用于FHF05(SC)系列和HFP01热通量传感器
二、特点和优势
BLK – GLD 贴纸系列:
• 使得对流和辐射热通量测量成为可能
• 可作为FHF05(SC)系列和HFP01热通量传感器的附件
• 设计为可由用户应用粘贴
• 使用简单：BLK-GLD贴纸设计为由用户粘贴，但也可以选择在工厂预先粘贴。在热通量传感器上粘贴标签不会改变传感器的灵敏度，因此不需要额外的校准。
使用我们热通量传感器背后的可靠测量技术，分离对流和辐射热通量从未如此简单。

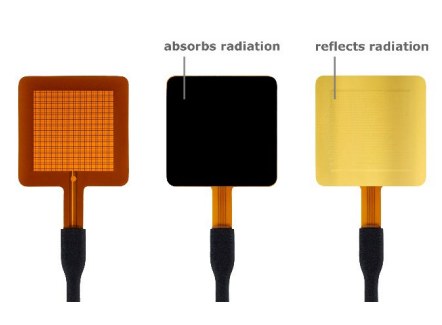

图2 用BLK-GLD贴纸测量；上图中是FHF型传感器上的BLK黑色标签和GLD金色标签的应用
三、规格
技术参数：
BLK：
被测量
| 对流和辐射热通量 |
光谱范围 (UV-VIS-NIR-FIR) | 250 to > 10000 x 10-9 m |
超范围吸收 | > 95 % |
额定使用温度范围 |
- 连续使用 | -40 to +150 °C* |
- 短暂使用 | -40 to +260 °C* |
图3 示例:FHF05-50X50柔性热通量传感器，贴有
BLK-50X50和GLD-50X50的贴纸
GLD：
被测量 | 对流热通量 |
光谱范围 (NIR-FIR) | 700 to > 10000 x 10-9 m |
超范围反射 | > 95 % |
光谱范围 (VIS) | 400 to 700 x 10-9 m |
超范围反射 | > 80 % |
太阳能吸收 | < 20 % |
额定温度范围 |
- 连续使用 | -185 to +150 °C* |
- 短暂使用 | -185 to +260 °C* |
图4 BLK-GLD贴纸的工作原理:配备黑色贴纸的传感器会吸收所有辐射，而金色反光贴纸会反射所有辐射。两种贴纸都对对流热通量敏感。
使用BLK – GLD 贴纸系列传感器上的应用对传感器灵敏度的影响：微不足道的
四、选项和附件
• 在工厂预先应用于传感器
图5 BLK-GLD贴纸系列旨在方便用户自主使用，在工厂对您选择的传感器进行预粘贴也是可选的。
