HTR02热通量传感器性能的加热器

  Hukseflux简化了热流传感器的性能检查。HTR02系列是一个带4线电缆的加热器，已知表面积和电阻。它用于热通量传感器(如FHF05系列)的功能检查。用户现在可以轻松客观地检查使用前后的传感器性能。HTR02系列有两种不同的型号:50X50和85X85mm。用户可以将HTR02用于FHF05系列中所有传感器尺寸。另请参见FHF05SC系列热通量传感器，带集成加热器。

介绍

  测量热通量时，用户可能希望定期检查他们的传感器性能。现在，使用HTR02系列和一些大多数实验室内部都有的附件，可  以进行快速检查。HTR02系列加热器具有可追踪的表面积和电阻。

HTR02系列是箔式加热器。它既可以与FHF05系列等箔式热通量传感器结合使用，用于测试目的，也可以用作通用加热器。

用于FHF05系列的加热器

  HTR02系列加热器可以很容易地与FHF05系列的所有型号一起使用。

Table 1 FHF05 系列对应的 HTR02 加热器

FHF05 MODEL           HTR02 HEATER

FHF05-10X10                      HTR02-50X50

FHF05-15X30                      HTR02-50X50

FHF05-50X50                      HTR02-50X50

FHF05-15X85                      HTR02-85X85

FHF05-85X85                      HTR02-85X85

HTR02-50X50加热器用于FHF05-15X30型热通量传感器。HTR02加热器系列可以很容易地与FHF05系列的所有型号一起使用。

为了获得更高的测量性能，建议为FHF05-10X10、-15X30和-15X85型号制作防护装置。更多信息请参见用户手册。

独特的功能和优势

•    可以容易的进行测试

•    保证传感器的稳定性

•    匹配 FHF05 系列热通量传感器的所有型号

•    HTR02 系列加热器具有良好的特性和可追溯的表面积和电阻

•    提供产品说明书，说明了表面积 [m²] 和加热器电阻[Ω]

Models FHF05SC 50X50 and 85X85; Y1 = 47.6 or 82.6 and Y2 = 48 or 83, 尺寸单位是 10-3 m.(1) 加热区域, (2) 被动防护区, (3) 连接块 (4) 线缆, 标准长度 2 m.

校准实验

在图3所示的典型测试设置中, 通过隔热层的热损失通常小于3%，可以忽略不计。

测量加热器功率

(电压 Uheater 的平方除以电阻 Rheater), 除以表面积 Aheater, 得到热通量. 热通量传感器的灵敏度 S 是电压 Usensor 除以热通量。 S = (Usensor∙Rheater∙Aheater)/Uheater² 当在加热器、传感器和散热器之间填充热接触材料时，该测试的可靠性大大提高。

可选项

•    带2, 5 或 10 m 长线缆

•    带单独的线缆，长度 2, 5 或 10 m

另请见

•   FHF05SC series 热通传感器，带加热

•   FHF05 series 常规热通量传感器

•   我们的全系列热通量传感器

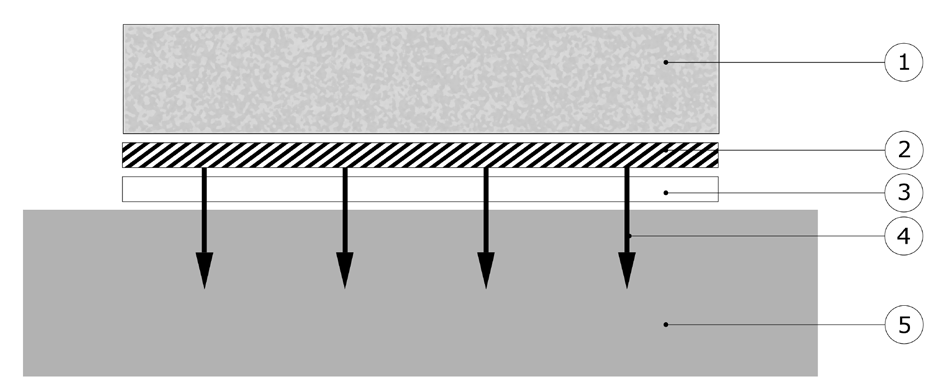

使用 HTR02 系列; 用于校准的典型的散热器是一块金属 (金属块> 1 kg), 例如铝 (5), 热通量传感器 (3), HTR02加热器 (2) 绝热泡沫 (1). 在这些条件下，通过隔热层的热损失可以忽略不计，热通量从加热器流向金属散热器

关于 Hukseflux Hukseflux是测量能量转移的专家。我们设计和制造支持能源转换的传感器和测量系统。我们是太阳辐射和热通量测量的专家。客户通过荷兰的总部以及在美国、巴西、印度、中国、东南亚和日本的当地代表处获得服务。
