DR20-A1 & DR15-A1 光谱平坦的 A & B等级模拟量直射表, 带加热
一、介绍
Hukseflux DR15型直射表是一种ISO 9060光谱平坦B
级(旧ISO分类“ 一级”) 仪器。它取代了DR01、DR02和
DR03型号。DR20是一种新的A类仪器。它比DR15具有更好的温度响应。这两种仪器都提供高精度和高数据可用性，具有低偏置窗口加热功能。在相同的加热功率下，加热性能提高了4倍，偏移降低了4倍！
DR20和DR15从 5° 视角对平面接收的太阳辐射进行高精度测量。这个辐照量用W/m2表示，称为“ 直接” 太阳辐射或DNI(直接法向辐照度)。需要使用双轴跟踪器来保持仪器指向太阳。

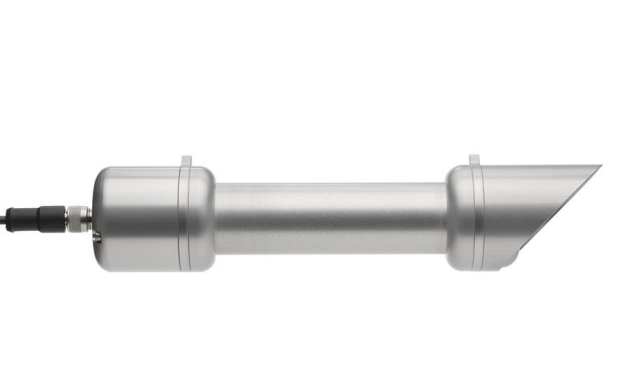

图1 DR20 Class A / DR15 Class B 直射表: 这些仪器的外壳是相同的
二、特点和优势
DR20 和 DR15 优势与竞争型号相比，使用DR20 / DR15直射表具有显著优势。Hukseflux直射表提供高精度和高数据可用性，具有低偏移加热的特点。下图展示了加热器的优势。
图2 新型号DR20、DR15(以及数字DR30)在加热时的偏移量相对于旧型号DR01、DR02和DR03有了很大改进。DR20和
DR15有一个12 VDC、1 W的加热器，产生的偏移可以忽略不计。在相同的加热水平下，旧型号的失调约为1 W/m2。此外，在相同的加热功率下，DR20和DR15的前窗温度比旧款高4倍。
图3 在一个典型的冬季早晨，使用与DR20和DR15具有相同加热功能的DR30型，比较有加热和无加热的测量数据。未加热的DR30前窗上有露水，严重低估了入射辐照度。大约10点30分，露水蒸发了。荷兰代尔夫特实测数据。
三、设计
该直射表具有一个精细研磨和抛光的石英窗口，一个小型准直管和一个带黑色涂层的热电堆传感器。
图4 DR20 / DR15视图:
(1) 瞄准孔, (2) 准直管, (3) 保护帽, (4) 带加热器的窗口组件, (5) 连接器, (6) 线缆
四、规格
技术参数：
被测量 | 直接太阳辐射 |
ISO 分类 | 光谱平坦的直接辐射表 DR20: Class A DR15: Class B |
校准不确定度 | < 1.2 % (k = 2) |
加热 | 包含 |
加热器功率 | 1 W at 12 VDC |
响应时间(95 %) | 4 s |
视角 | 5 ° |
倾角 | 1 ° |
零偏移 | < ± 1 W/m2 |
校准可追溯性 | to WRR |
模拟量输出 | 毫伏 |
光谱范围 | 200 to 4000 x 10-9 m |
额定使用温度范围 | -40 to +80 ℃ |
温度响应 | DR20: < ± 0.5 % (-10 to +40 ° C) 带有数据处理中的校正: < ± 0.4 % (-30 to +50 ° C) DR15: < ± 1 % (-10 to +40 °C) |
校准证书 | 包含 |
单个仪器温度响应测试 | DR20: 报告包含 DR15: 无报告 |
标准线缆长度 | 5 m |
五、使用建议
• 太阳能测量 • 太阳能资源评估 • 气象网络 • 有结露和结霜问题的场地
图5 加热的重要性:上图展示了DR15-A1和DR20-A1直射表的跟踪器安装。由于晨露和霜冻，非加热仪器的数据可用性在几乎所有环境中都受到影响
六、使用
直射表用于安装在跟踪器上使用。DR20-A1和DR15-A1可以直接连接到常用的数据记录系统。它们提供毫伏范围的模拟输出。
七、其他
（1）为高数据可用性而加热
通过加热前窗获得高数据可用性。这以非常低的功耗减少了露水和霜的沉积:DR20 / DR15仅需要1 W来保持其窗口无露水和霜。
（2）测试证书
按照ISO 9060 A级分类的要求，每个DR20都提供有单个仪器的测试结果:
• 灵敏度
• 响应时间
• 温度响应
DR15证书仅包括灵敏度和响应时间。
（3）不确定度评估
室外条件下测量的不确定性取决于许多因素。不确定度评估指南(根据“测量不确定度表示指南”或GUM)可在我
们的手册中找到。我们提供电子表格来帮助您评估测量的不确定度。
图6 DR20 / DR15 直射表侧视图 图7 DR20 / DR15 直射表主视图
八、另请见
• DR30-D1数字直射表，带加热、内部倾斜传感器和
湿度测量
• 查看我们的全系列传感器
