SRA15 系列光谱平坦的B级反照率表
一、介
绍
反照率也称为太阳反射率，定义为反射辐射与总辐射的比率。太阳反照率取决于入射辐射的方向分布和地面的表面特性。典型表面的反照率范围从新鲜沥青的约4 %,绿草的15 %到新鲜雪的90 %。
反照率计是一种由两个总辐射表组成的仪器，朝上的一个测量总太阳辐射，朝下的一个测量反射的太阳辐射。然后，您可以推导计算出太阳反照率，或太阳反射率和净太阳辐射。
使用SRA15反照率表非常简单。该仪器由两个SR15光谱平坦B类总辐射表组成；面朝上的那个测量太阳总辐射，
面朝下的那个测量反射的太阳辐射。当使用SR15-A1时，每个方向上的辐照度(W/m2)是用总辐射表的输出
(小电压)除以灵敏度来计算。其他型号SR15-D1和SR15-D2A2有数字输出。总辐射表的工作原理和规格可以在SR15系列用户手册中找到。SRA15可以直接连接到常用的数据记录系统。
二、SRA15 设计
SRA15由两个型号为SR15的相同总辐射表组成，一个面朝上，一个面朝下。SRA15的设计制造，是将两个传感器与一个AMF03安装套件结合在一起。AMF03包括一个带安装杆的固定装置和一个防辐射罩。用户将这些模块化组件组装到SRA15系列反照率表中。SRA15的模块化设计便于维护和校准。
三、SRA15 规格
SRA15 技术参数：
包含 | 2 x SR15, 1 x AMF03 |
被测量 | 全球太阳辐照和反射太阳辐照 |
可选的测量 | 反照率或太阳反射率 |
可选的测量 | 净辐射
|
安装杆 | 直径为15 x 10-3米的安装杆 |
额定使用温度范围 | -40 to +80 oC |
SR15 技术参数：
包含的传感器 | 2个相同的符合
ISO9060光谱平坦的B级总辐射表SR15-D1,
SR15-A1 or SR15-
D2A2 |
输出 | 模拟 毫伏电压 (SR15-A1)， 数字 Modbus RTU over RS-485 (SR15-D1) or Modbus RTU over TTL and 4-20 mA (SR15-D2A2) |
校准不确定度 | < 1.8 % (k = 2) |
校准可追溯性 | to WRR |
测量范围 | 0 to 2000 W/m2 |
光谱范围 | 285 to 3000 x 10-9 m |
温度响应 | <± 2 % (-10 to +40 ° C) |
标准线缆长度 | 5 m (见可选项) |
AMF03
(1 x) 防辐射罩
(1 x) 带杆的固定装置
(1 x) 定位器
(2 x) M5x12 内六角螺钉
(1 x) M6x8 内六角螺钉
(2 x) M8x12 固定螺丝 (预安装)
(1 x) 安装和固定说明书
四、ALF01

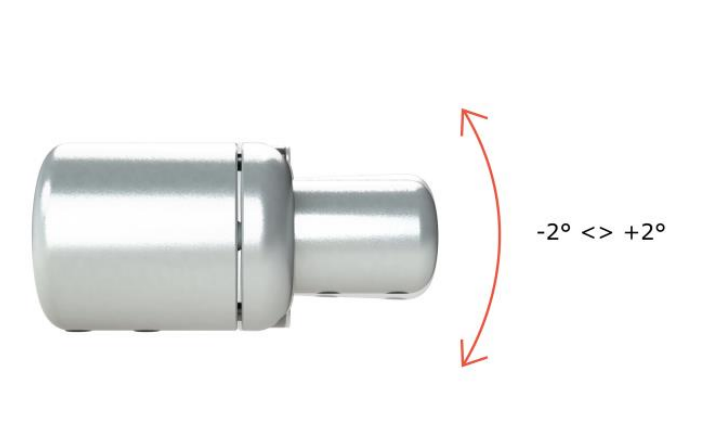

ALF01是一种调平工具，可与AMF03配合使用，轻松调平仪器。ALF01安装在外径为1英寸的杆上，可以围绕管轴旋转360°以及倾斜2°。
图2 ALF01 反照率表调平工具
五、选项和配件
• 更长的线缆, 长度为5 m的倍数, 线缆长度超过20 m长度是10 m的倍数。
六、使用建议
反照率计用于一般的气象观测、建筑物理学、屋顶反射研究、气候研究和太阳能收集器测试。一个常见的应用是作为气象站的一部分进行室外太阳辐射平衡测量。反照率计在双面光伏组件性能监控中越来越受欢迎。这种应用情况需要水平调平；包括一个气泡水平仪和一个安装杆。
• 使用双面太阳能模块进行光伏监控 • 高精度气象观测 • 建筑物理学、屋顶反射研究
七、另请见
• AMF03 反照率安装套件 • SR15-A1 总辐射表 • SR15-D2 总辐射表
• SR15-D2A2 总辐射表 • ALF01 反照率表调平装置 • CMF01 反照率表的安装夹具
• SRA30-D1 光谱平坦的A级反照率表 ，用于高精度的反照率测量
• SRA01 光谱平坦的C级反照率表， 用于低精度的反照率测量
• NR01 用于测量短波和长波辐射平衡
